Visualisierung Quickstart

In diesem Quickstart wird erklärt, wie Sie schnell und einfach ihre eigene Visualisierung umsetzen können. Wechseln Sie hierzu über die Toolbar an der linken Seite des easymaster Studios auf Layout-Visualisierung:

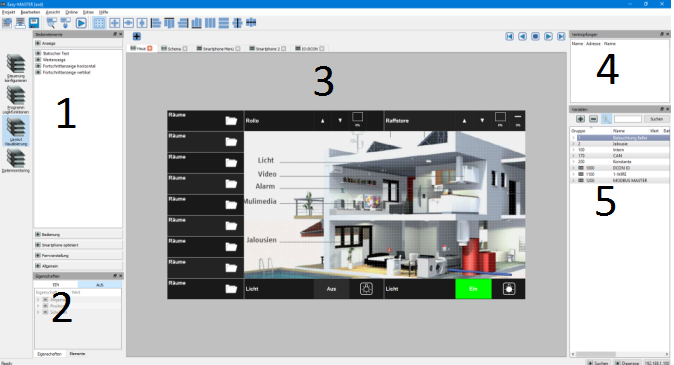

Der Arbeitsbereich ist in 5 Abschnitte unterteilt:
  1. Bedienelemente
  2. Eigenschalften
  3. Arbeitsbereich bzw. Seiten
  4. Verknüpfungen
  5. Addressfenster

Allgemeines


Voraussetzung für jedes Projekt ist, dass bereits Adressen importiert wurden bzw. die Steuerung easymaster Controll konfiguriert und verbunden ist. Falls nicht lesen Sie bitte unseren Quickstart für die Inbetriebnahme.

Grundsätzlich ist die Visualisierung in Bildschirmseiten unterteilt die beliebig mit Bedienelementen (Controls) belegt werden können. Zentral für die Arbeit mit easymaster Studio ist der Play bzw. Login Button:



Ist der Button nicht gedrückt, ist der Bearbeitungsmode aktiv und Sie könne die Visualisierung bearbeiten, das heißt Bedienelemente verschieben und deren Eigenschalften ändern. Alle Änderungen werden nur auf dem lokalen PC gemacht, nicht auf der Steuerung.

Klicken Sie auf Login, werden alle Änderungen auf die Steuerung übertragen und aktiviert. Das easymaster Studio schaltet in den Bedienmodus, in diesem Modus ist die Bedienung der Visualisierung im Studio möglich. Durch den wechsel zwischen Beabeitungs- und Bedienmodus können Sie an der laufenden Anlage arbeiten ohne das Projekt übertragen zu müssen, alle Änderungen wirken sich sofort aus.

Nachdem die Visualisierung fertiggestellt ist, müssen Sie diese mittels Online - Bootprojekt erzeugen auf dem Zielsystem speichern.



Nachdem das Bootprojekt erzeugt wurde, können Sie die APPS für IOs, Android oder Windows starten, die APPs erkennen automatisch das sich das Projekt geändert hat und laden es erneut von der Steuerung.

Seiten

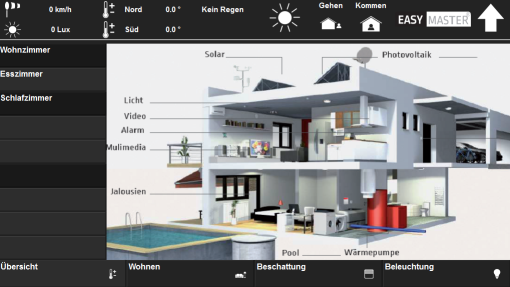

Klicken Sie auf das "+" Symbol in der oberen Toolbar um eine neue Seite hinzuzufügen. Hier haben Sie die Auswahl zwischen Horizontal, Vertikal und falls schon Seiten existieren diese zu duplizieren. Die Seiten Typen "Horizontal" und "Vertikal" beziehen sich dabei auf Tablet oder Smartphone. Sie können für beide Orientierungen verschiedene Seiten anlegen, beispielsweise Horizontal größere Seiten mit Grafiken für Tablets und Vertikal für Smartphone und Einhandbedienung:


Hiermit können Sie für beide Geräte Visualisierungen in einem Projekt anlegen. Je nachdem ob das Gerät horizontal oder vertikal gehalten wird, werden dann die entsprechenden Seiten angezeigt. Nach Änderung der Orientierung wird immer die erste horizontale oder vertikale Seite angezeigt, die erste Seite ist somit auch immer die Startseite ihres Projektes.  Es ist auch möglich nur horizontale Seiten in einem Projekt zu verwenden, dann wird in jeder Orientierung dieselbe Seite angezeigt. Nachträglich lässt sich der Typ ändern, indem Sie die Seiteneigenschaften aufrufen (rechte Maustaste auf Seite).


Seiteneigenschaften

Klicken Sie mit der rechten Maustaste um die Eigenschaften einer Seite aufzurufen:




Breite/Höhe: Breite und Höhe der Seite werden in Pixel angegeben. Auf dem Zielgerät wird die Seite immer auf die verfügbare Anzeige skaliert. Das Seitenverhältnis wird dabei beibehalten. Falls Sie vorhaben die Visualisierung nur auf iPad anzuzeigen, empfiehlt es sich hier ein Seitenverhältnis von 4/3 zu verwenden. Also beispielsweise 1024x768 Pixel bzw. ein vielfaches davon. Für Android Geräte ist meist ein  Seitenverhältnis von 16/9 empfehlenswert. Passt die Seite vom Seitenverhältnis nicht auf die Anzeige, werden in den ungenutzten Bereichen schwarze Blaken angezeigt. Die Visu wird also immer auf allen Geräten korrekt und vollständig angezeigt.

Hintergrundgrafik: Wählen Sie hier eine Grafik aus die als Hintergrundgrafik verwendet wird. Alle verwendeten Grafiken werden im Projekt gespeichert. Sie können diese unter Bearbeiten - Grafiken bearbeiten.

Bedienelemente

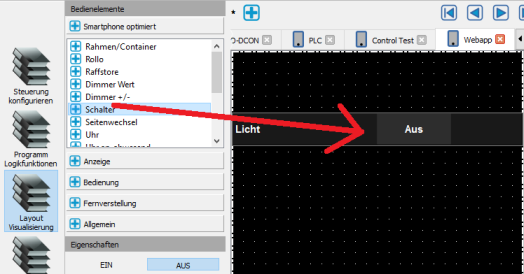

Nachdem die Seite angelegt wurde, können Sie damit beginnen Bedienelemente auf den Seiten anzulegen. Ziehen Sie hierzu ein Bedienelement mit der Maus aus dem Auswahlfenster auf die Seite.




Klicken Sie nun auf das Bedienelement um es zu markieren, links unten wird nun das Eigenschaftsfenster angezeigt:



Hier finden Sie alle Eigenschaften für das Bedienelement. Als erstes werden Eigenschaften angezeigt die für alle Bedienelemente gemeinsam gelten, Beispielsweise Schriftart und Position, darunter mit dem "+" Icon die nur für das aktuelle Bedienelement gelten.

In weiteren Reitern diese Fensters wird eine Übersicht aller Visuseiten und Bedienelemente angezeigt. Sie können diese zur einfacheren Navigation bzw. Umsortierung verwenden. Mit den Button "EIN" und "AUS" kann der Status des Bedienelementes umgeschaltet werden, dies ist im Editmode hilfreich wenn beispielsweise verschiedene Farben für ein- ausgeschaltet verwendet werden, so können Sie das Ergebnis sehen ohne mit der Steuerung verbunden zu sein.

Verknüpfen

Damit das Bedienelement auch eine Funktion auslöst, muss es mit einer oder mehreren Adressen verknüpft werden. Hierfür ist das Fenster Verknüpfungen auf der rechten Seite zuständig. Hier werden alle Adressen angezeigt die mit dem Bedienelement verknüpft sind:

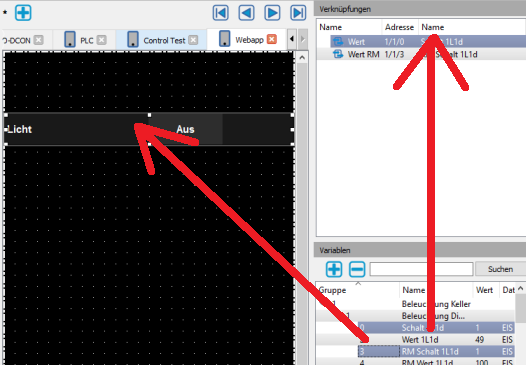

In diesem Fenster werden nun alle Verknüpfungen angezeigt die für das markierte Bedienelement möglich sind. Je nach Typ des Bedienelementes sind das verschieden viele. Um die Adressen zu verknüpfen gibt es zwei Möglichkeiten, ersten Sie ziehen eine Adresse aus dem Variablenfenster direkt auf das Bedienelement, oder Sie ziehen die Adresse in das Fenster Verknüpfungen.

Sie können auch mehrere Adresse gleichzeitig verknüpfen. Markieren Sie hierzu nacheinander mit Hilfe der Shift oder Control Taste die Adressen im Variablenfenster und ziehen Sie diese in das Fenster Verknüpfungen. Die Adressen werden dann genau in der Reihenfolge verknüpft in der Sie ausgewählt wurden. Das ist besonders dann hilfreich, wenn die Reihenfolge im Variablenfenster nicht der des Bedienelementes entspricht.




Nach dem Sie das Bedienelement mit einer oder mehreren Variablen verknüpft haben, klicken Sie auf den Toolbutton Login und in den online Modus zu wechseln. Ist das easymaster Studio mit der Steuerung verbunden und mit einem Bussystem oder IO-Modulen verknüpft, können Sie die Funktion sofort Testen.

Ausrichten



Über die Toolbar Positionierung können Sie die markierten Bedienelemente einfach und schnell ausrichten. Markieren Sie hierzu einfach mehrere Bedienelemente und klicken Sie auf den entsprechenden Toolbutton.

Besonders Hilfreich ist hierbei der Toolbutton Raster. Mit diesem werden die Bedienelemente an einem Raster ausgerichtet.
