Hausstatus Codeschalter

Mit dieser Logik können verschiedene Aktionen über einen Code geschützt aufgerufen werden. Nach Eingabe eines Codes wird die entsprechende Funktion aufgerufen, mit einem Codeschalter können bis zu 10 Aktionen mit verschiedenen Codes aufgerufen werden.

Das Bedienelement Hausstatus Codeschalter kann mit dieser Logik verknüpft werden um den Code über die APP eingeben zu können. Hierzu muss erst die Logik angelegt, Variablen generiert und dann mit rechter Maustaste am Bedienelement mit der Logik verknüpft werden. Die verknüpften Adressen werden immer von der Logik übernommen, deshalb müssen diese immer an der Logik verknüpft werden. Für eine Allgemeine Beschreibung zum Hausstatus siehe Hausstatus Allgemein.

Zusätzlich zum Bedienelement kann der Code auch über einen KNX Taster eingegeben werden. Beispielsweise einem Schalter mit 4 Tastern, diese Tasten können dann mit Zahlen belegt und damit der Code eingegeben werden. Über weitere Taster können zudem auch die Aktionen ausgewählt werden, beispielsweise wird mit einem Taster die Aktion Türöffner vorgewählt und dann über den Codetaster der Code eingegeben.

Zusätzlich besteht die Möglichkeit einen sogenannten "One Time Code" zu generieren. Dieser Code ist entweder nur bis zur Eingabe oder eine gewisse Zeit lang gültig. Dieser Code kann beispielsweise an Besucher weitergegeben werden, nach Ablauf der Zeit wird der One Time Code neu generiert und der alte wird automatisch ungültig.

Mit dieser Logik können bis zu 10 Aktionslogiken verknüpft werden. Für verschiedene Anwendungsfälle stehen verschiedene Logiken zur Verfügung, beispielsweise um einen Türöffner anzusteuern oder ein Garagentor zu öffnen und zu schließen. Hierbei werden die Ausgänge Benutzer und Code Richtig mit den jeweiligen Eingängen der Aktionslogik verbunden, diese führt dann bei Eingabe des richtigen Codes die Aktion aus.

Folgende Aktionen sind zurzeit verfügbar:
Wichtig: Alle Ein- Ausgänge müssen mit Variablen verknüpft sein da diese zur Kommunikation mit dem Bedienelement verwendet werden. Mit der Funktion Adressen generieren in den Parametern werden alle Variablen automatisch generiert und mit den Ein- Ausgängen verknüpft.

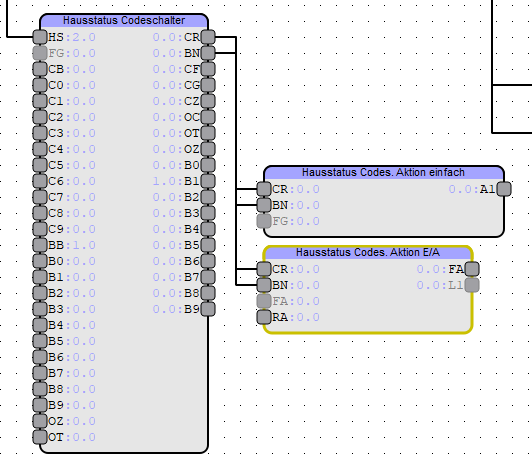

Ein Beispiel zur Verwendung sehen Sie in folgender Grafik:


In diesem Beispiel ist die Logik mit zwei Aktionen verknüpft die jeweils unterschiedliche Aktionen auslösen.


Eingänge
HS Hausstatus Byte* Hier wird der Ausgang Hausstatus Byte der Logik Hausstatus verknüpft.
FG Freigabe
 Optional Freigabe. Ist dieser Eingang nicht verknüpft, ist die Logik automatisch freigegeben, anderenfalls nur wenn der Eingang 1 ist.
CB Code Wert*
 Codeeingabe. Dieser Eingang muss mit einer Variable verknüpft werden, eine interne Verbindung ist nicht möglich. Wird an der Verknüpften Variable ein gültiger Code gesendet, wird am Ausgang "Code Richtig" ein Impuls ausgegeben. Diese Adresse dient auch zur Kommunikation mit dem Bedienelement und muss verknüpft werden.
C0-9 Code Bit 0-9
 Hier können optional Bitadressen für einen Codeschalter verknüpft werden falls ein externer Taster zur Codeeingabe verwendet wird. Je nach Anzahl der Tasten aus dem Parameter "Tasten Anzahl" können hier bis zu 10 Taster verknüpft werden. Jeder Taster wird hierbei mit einer Zahl belegt welche im Parameter "Tastenbeschriftung" vorgegeben werden.
BB Benutzer Byte*
 Vorwahl Benutzer. Dieser Eingang muss mit einer Variable verknüpft werden, eine interne Verbindung ist nicht möglich. Mit dieser Variable wird ein Benutzer von 0-9 vorgewählt, jeder Benutzer entspricht hierbei einer eigenen Aktion.Der aktuell vorgewählte Benutzer wird am Ausgang " Benutzer Code Richtig" ausgegeben. Nur wenn Benutzer und Code übereinstimmen, wird am Ausgang Code Richtig ein Impuls ausgegeben.
B0-9 Benutzer Bit 0-9
 Die Auswahl eines Benutzers bzw. einer Aktion kann optional auch mit Bitadressen erfolgen, beispielsweise von einem anderen KNX Taster aus. Der aktuell vorgewählte Benutzer wird am Ausgang "Benutzer Code Richtig" ausgegeben. Nur wenn Benutzer und Code übereinstimmen, wird am Ausgang Code Richtig ein Impuls ausgegeben.
OZ One Time Code Zeit
 Optional. An diesem Eingang kann die Gültigkeitsdauer des "One Time Codes" angegeben werden. Nach Ablauf dieser Zeit wird automatisch ein neuer Code generiert und der bisherige wird ungültig. Siehe Parameter "One Time code Zeitfaktor"
OT One Time Code Trigger Mit einer positiven Flanke an diesem Eingang wird sofort ein neuer "One Time Codes" generiert.


Ausgänge
CR Code richtig
 Wir ein korrekter Code erkannt, wird an diesem Ausgang ein Impuls ausgegeben, dieser wird wiederum von der verknüpften Aktionslogik ausgewertet und die Aktion ausgeführt.
BN Code richtig Benutzer
 An diesem Ausgang wird der aktuell vorgewählte Benutzer bzw. Aktion ausgegeben, dieser wird wiederum von der verknüpften Aktionslogik ausgewertet und die Aktion ausgeführt.
CF Code falsch
 Wurde der Code falsch eingegeben, wird an diesem Ausgang ein Impuls ausgegeben.
CG Code gesperrt
 Wurde zu oft ein falscher Code eingegeben, wird an diesem Ausgang eine 1 ausgegeben bis die Zeit für die Codesperre abgelaufen ist.
CZ Code sperre zeit
 Wurde zu oft ein falscher Code eingegeben, wird die Codeeingabe für eine einstellbare Zeit gesperrt, an diesem Ausgang wird die resliche Zeit bis zur Freigabe ausgegeben.
OC One Time Code
 Automatisch erzeugter One Time Code.
OT One Time Code Trigger
 Wurde ein neuer One Time Code erzeugt, wird an diesem Ausgang ein Impuls ausgegeben. Dieser kann beispielsweise verwendet werden um den Code mit einer Email zu versenden.
OZ One Time Code zeit
 Wurde ein One Time Code erzeugt, wird an diesem Ausgang die Restzeit ausgegeben wie lange der Code noch gültig ist.


Parameter
Tasten Anzahl
 Anzahl der verwendeten Tasten für die Eingabe des Codes über einen externen Schalter. Die Anzahl muss immer ein vielfaches von 2 sein und kann von 2-10 gewählt werden.
Codelänge Länge des Codes. Dies gilt sowohl für den vorgewählten als auch für den One Time Code. Das Minimum sind 4 stellen.
Tasten Filter
 Mit diesem Parameter wird ein Filter, Kontaktentprellung bei mechanischen Schalter bzw. doppelte Telegramme von KNX Tastern, eingestellt. Standard ist 0.2 Sekunden, dieser Wert sollte erhöht werden, wenn mehr Codezeichen als Tastendrücke registriert werden, beispielsweise nach 3 Tasten schon Code Falsch ausgegeben wird.
Zeit Codeeingabe
 Zeit für die Codeeingabe. Diese Zeit ist nur für die Eingabe des Codes über externe Taster relevant. Hier beginnt die Zeit nach der ersten taste zu laufen, vor Ablauf der Zeit muss der Code dann vollständig eingegeben worden sein.
Anzahl Versuche bis Sperre Anzahl der fehlerhaften Codes nach denen die Eingabe für eine einstellbare Zeit gesperrt wird.
Zeit Code Sperre Zeit in der nach Eingabe einer einstellbaren Anzahl fehlerhafter Codes die Codeeingabe gesperrt wird.
One Time code Zeitfaktor Hier kann ein Zeitfaktor für die Gültigkeit des One Time Codes ausgewählt werden. Bei Auswahl Tage bedeutet 2 am Eingang "OZ One Time Code Zeit" 2 Tage usw.
Tasten Beschriftung
 Mit diesem Parameter wird jeder Taste eine Zahl zugeordnet. Beispielsweise 0-4 bei einem 4 stelligen Code. Nach diesem Schema muss dann auch der externe Taster zur Codeeingabe beschriftet werden. Normalerweise kann hier die Standardeinstellung 0-9 übernommen werden.
Benutzer Beschriftung
 Mit diesem Parameter kann der Benutzername bzw. der Name der Aktion angepasst werden. Dieser Name wird dann am Bedienelement zur Auswahl angezeigt. Nicht verwendete Benutzer können gelöscht werden, leere Benutzer sind am Bedienelement nicht auswählbar.
Adressen generieren
 Mit diesen Button werden die Adressen automatisch generiert und verknüpft.

Hinweise

Wichtig: Bitte beachten Sie, dass diese ArtSU Scharf/unscharf aktivieren* der Codeeingabe nie hundertprozentige Sicherheit garantieren kann, sondern nur zusätzlichen Schutz vor unbefugter Benutzung. Sicherheitslücken in Betriebssystemen und Protokollen sind nie ganz auszuschließen, daher sind zusätzliche Sicherheitsmaßnahmen wie beispielsweise der Schutz des Mobilgeräts vor unbefugten Zugriff oder die Einrichtung eines privaten VPN Tunnels empfehlenswert. Für das scharf- unscharf schalten von Alarmanlagen sollten immer die Komponenten des Herstellers der Alarmanlage benutzt werden.
